Brizganje plastičnega dela ročaja za prho

Brizganje plastičnega dela ročaja za prho

Specifikacija oblikovanja

Kalupno jeklo: 718

Osnovni material: C50

Votlina: 2

Velikost kalupa: 320 * 560 * 300 mm

Teža kalupa: 530 kg

Surovina: ABS

T1: 45 dni po prejemu predplačila

Oblika oblikovana po vzorcu stranke.

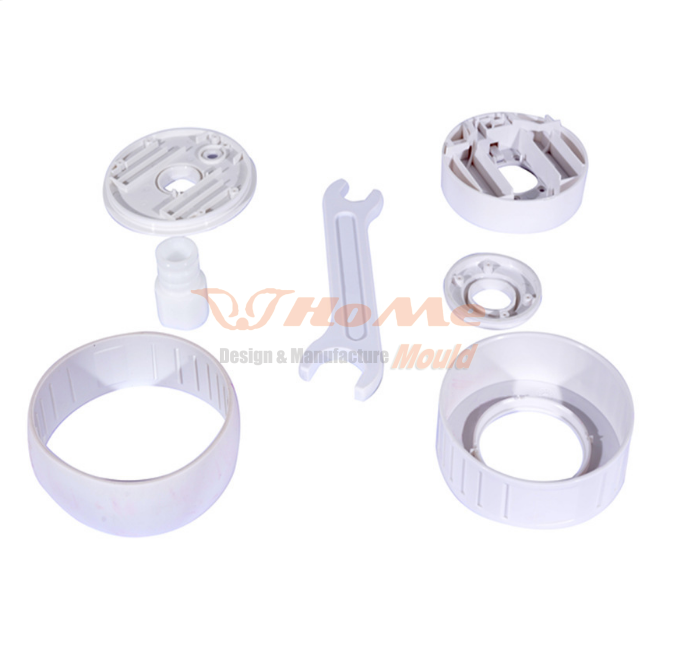

Barva izdelka, ki smo ga testirali, je bela, če potrebujete, se zdi bolj podobna nerjavečemu jeklu, lahko na površini izdelka naredimo krom.

Običajne metode obdelave delov za oblikovanje

Razen nekaj osnovnih komponent je kalup za brizganje sestavljen iz številnih drugih delov, obdelava delov pa zajema večino izdelave kalupa. Na splošno vključuje mehansko obdelavo, posebno obdelavo, površinsko obdelavo in toplotno obdelavo itd.

1) Vsi deli v kalupu so izdelani iz kovine, zato bi morali uporabiti mehansko obdelavo za rezanje nerjavečega jekla v skladu z zahtevami risbe.

2) Najpomembnejši del v kalupu je votlina in je najtežji del. Kaviteta je običajno z ukrivljeno površino in izdelana pod kontrolo 3D dimenzije. Zato bi morali uporabiti posebno obdelavo, kot je obdelava z električnim praznjenjem, elektroformiranje, CNC obdelava itd.

3) Površinska obdelava je eden najpomembnejših načinov merjenja kalupa, pri nekaterih običajnih mehanskih napravah je to težko doseči, zdaj se uporabljajo nekatere posebne metode površinske obdelave: poliranje z brušenjem, poliranje s stiskanjem, elektrokemijsko poliranje, ultrazvočno poliranje in streljanje luščenje itd.

4) Kalup se bo uporabljal več tisoč (nekateri celo do milijon) krat, dolgotrajno delovanje in visok pritisk pa bosta povzročila veliko obrabo. Zato je ustrezna toplotna obdelava nekaterih delov kar nujna.

Zgradba in značilnosti vročega valja

Vroče brizgalne so metoda izvajanja vlivanja brez nastajanja ostankov s segrevanjem in taljenjem dela tekalne plasti med brizganjem plastike. Za vroče kanale so bile realizirane različne vrste struktur, kot je metoda segrevanja ali vbrizgavanja. Glavne strukture vročih kanalov in njihove značilnosti so naslednje:

1. Struktura odprtih vrat

- Nadzoruje temperaturo šob na konstantno vrednost

- Struktura je preprosta in število sestavnih delov je majhno

- Vedeti, kako je potrebno za nadzor temperature

- Del vrat se lahko zlahka strdi

- Odvisno od plastike lahko zlahka pride do žilavosti plastike vrat

2. Vklopno-izklopna krmilna struktura

- Vrata se med brizganjem segrevajo, na koncu brizganja pa pustijo, da se ohladijo

- Struktura je relativno preprosta

- Nadzor temperature je preprost

- Tesnilo vrat je dobro

- Potreben je poseben termočlen

3. Struktura vrat vročega roba

- Zaporni del se odreže ob odpiranju kalupa

- Struktura je relativno preprosta

- Vrata ne postanejo zlahka trda

- Ni ustvarjene napetosti

- Obstaja nekaj omejitev glede uporabnosti oblike kalupa

4. Struktura vrat ventila

- Odpiranje in zapiranje vrat prisilno krmili zatič ventila

- Tesnilo vrat je zanesljivo, ker je mehansko

- Pogoje oblikovanja je enostavno nadzorovati

- Potreben bo vir za pogon odpiranja in zapiranja zatiča ventila

- Potrebno je upravljati vzdrževanje drsenja zatiča ventila

- Struktura je kompleksna in ve, kaj je potrebno tudi za oblikovanje kalupa

- Cena je visoka
