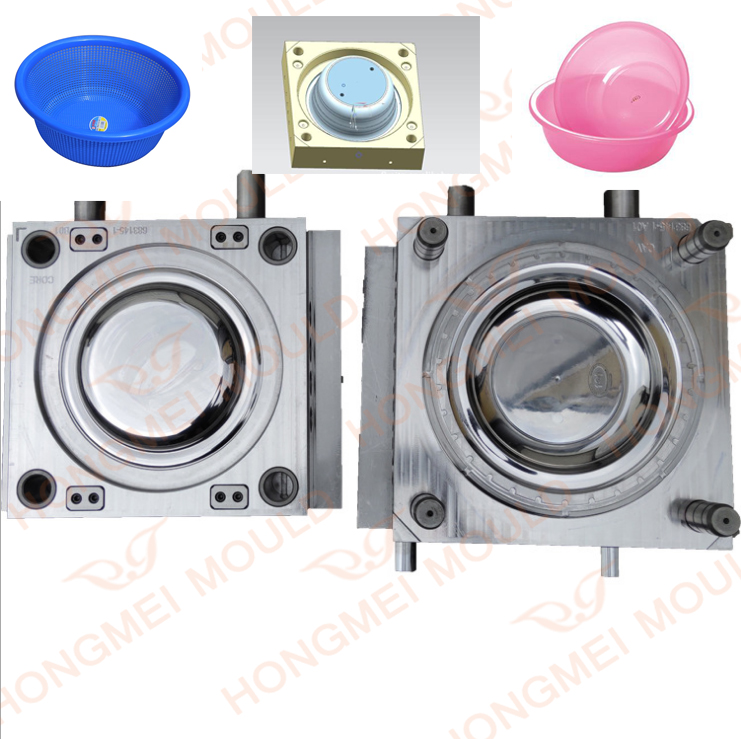

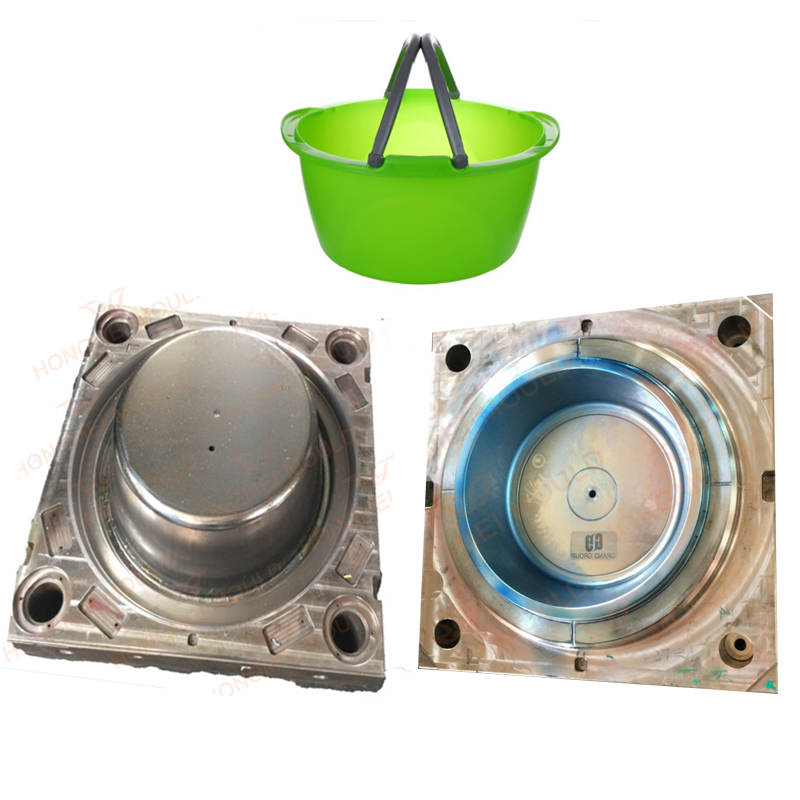

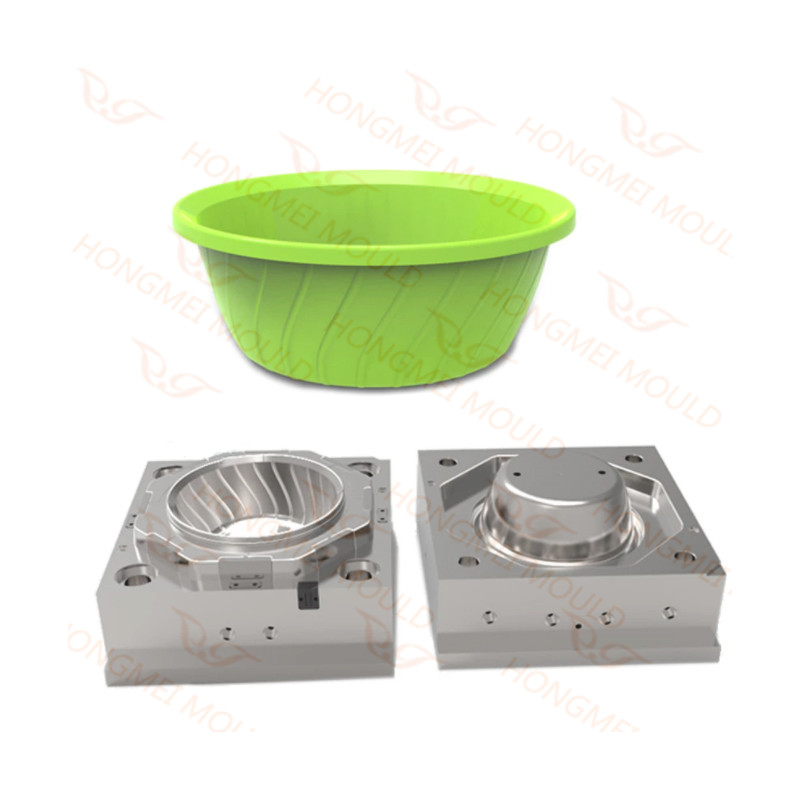

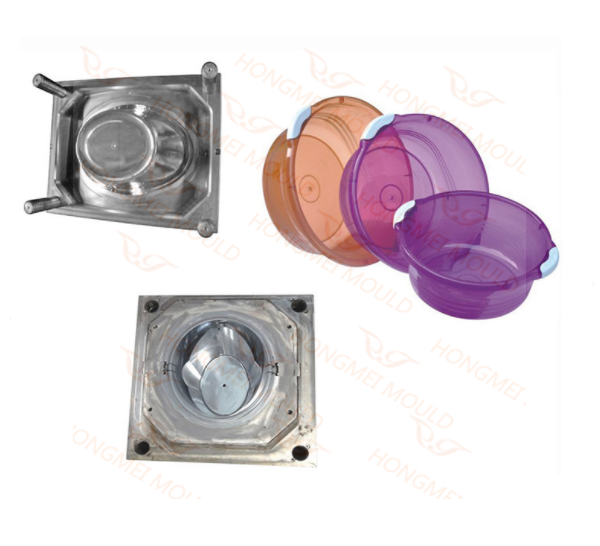

Kalup za brizganje rabljenih plastičnih umivalnikov

Opis kalupa za brizganje plastičnih rabljenih umivalnikov

Kalupno jeklo: P20

Kalupna plošča: S50c

Tekač: Hladni tekač

Votlina: enojna votlina

Ejektorski sistem: Izmetni zatič

Hladilni sistem: Krožna voda

Čas T1: 35 dni

Življenjska doba plesni: 500.000 posnetkov

Naša storitev

Inženirske zmogljivosti vključujejo:

1.Delioblikovanje

2.R&R izdelki

3. Oblikovanje prototipa in montaža proizvodnje

4. Ugledna programska oprema za oblikovanje, ki se uporablja za vsa oblikovalska dela

5.Hitro samodejno preoblikovanje

6.Kalup za umivalnikoblikovanje z ekipo izkušenih strokovnjakov

Naša razstava vzorcev umivalnikov

Naša vzorčna soba ima številne vrste umivalnikov in drugih izdelkov za gospodinjstvo, ki jih stranke izberejo in preverijo kakovost.

Seveda se lahko tudi strinjamo z vašim opisom, da narišemo in oblikujemo nove izdelke za vas.

Oblikovanje umivalnika

S popolnim sistemom oblikovanja je Hongmei odgovoren za v prihodnost usmerjene raziskave in razvoj novih izdelkov. Z naprednimi tehnologijami CAD / CAE / CAM ter programsko opremo UG, CATIA, MOLD FLOW, PRO/E izvajamo optimizacijo oblikovanja izdelkov, da skrajšamo cikel razvoja izdelkov in zagotovimo kakovostKalupi za umivalnike.

Dvodimenzionalna grafična risba kot kritičen korak v procesu izdelave kalupa vsebuje celovite predpise o velikosti, zmogljivosti, tehničnih zahtevah različnih delov kalupa, kar je osnova za testiranje in analizo procesa.

3D oblikovanje zagotavlja žive in vizualne slike, ki jih dvodimenzionalno oblikovanje ne zmore. Tridimenzionalne risbe podjetja izriše strokovno tehnično osebje. Virtualno gibanje izdelkov inKalupi za umivalnikelahko prikaže delovanje kalupov in izdelkov v fazi načrtovanja, tako da je mogoče vnaprej izboljšati delovanje in izdelati boljše kalupe in izdelke; poleg tega tridimenzionalne risbe močno skrajšajo proizvodni cikel in ustvarijo neprecenljive ekonomske koristi za stranke.

Ejektorski mehanizem

Ejektorski mehanizem je sestavljen iz izmetalnih zatičev za litje, izmetnega zatiča ali zatičev, povratnih zatičev za izmet, plošče za zadrževanje zatiča, plošče za sestav zatiča, škatle za izmet in droga za izmet.

Izmetalni zatiči so narejeni iz svedra, nataknjeni na pritrdilnem koncu in po možnosti ravni, brez obračanja. Morali bi biti utrjeni.

V temKalup za umivalnik,  ejektorski zatiči se uporabljajo za vsako ulivanje.

Uporablja se en ejektorski zatič. Uporabljajo se trije povratni zatiči ejektorja.

Potiskajo ejektorski sklop nazaj v prikazani položaj, ko se kalup zapre.

Zatiči se držijo v zadrževalni plošči, ki je privita na montažno ploščo. Te plošče morajo biti ravne, vendar ne nujno brušene ali trde.

Ejektorski sklop se premika naprej in nazaj v ejektorski škatli; potovanje je prikazano na podrobnosti 25.

Ko se stiskalnica odpre, se ejektorska palica zatakne in potisne sklop naprej do meje giba. Pot je zadostna, da kos potisnete z jedra.

Ko jeWkalup za umivalnikzapre, povratni zatiči štrlijo iz zadrževalne plošče v višini hoda.

Udarijo ob sprednjo stran zadrževalne plošče in potisnejo sklop nazaj v položaj za oblikovanje.

Ejektorski sklop lahko visi na zatičih, plošče pa lahko odstranijo stranice škatle. V tem kalupu je ejektorska škatla kvadratna, za oblikovanje škatle pa se uporabljajo štirje distančniki.

Vijaki se uporabljajo za pritrditev distančnikov na adaptersko ploščo. To je za udobje pri sestavljanju.

Ejektorska škatla je lahko okrogla in izvrtana iz trdnega bloka, da vključuje adaptersko ploščo, če kalup ni prevelik.

Sprue, tekači in vrata
Material se vnese v kalup skozi kanal; stožčasta luknja v puši cevi je prikazana kot detajl 16.

Iz ustja teče skozi šest vodil (detajl 17) in zapornice, prikazane z majhno zarezo v votlinskem bloku na koncu vodila.

Puša cevi je izdelana iz kalupnega jekla in je kaljena.

Na koncu glave je strojno izdelana majhna vdolbina, ki ustreza določeni vrsti šobe, ki jo preferira oblikovalec.

Kaj lahko ponudimo?

 • Pravočasen odziv na e-pošto, telefonske klice ali faks

 • Pravočasna dobava ponudbe in modelov kalupov

 • Pravočasna komunikacija o tehničnih točkah

 • Pravočasno pošiljanje slik za napredek strojne obdelave kalupov in urnik končne obdelave kalupov

 • Pravočasno testiranje plesni in dostava vzorcev

 •Pravočasen preizkus plesni in dostava vzorcev

 • Pravočasna dostava kalupov
